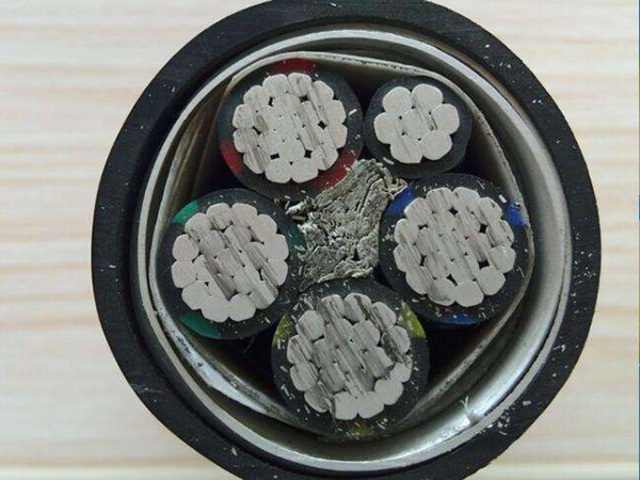

ZB-ACWU90(YJLHVS2)(-40) 鎧裝電纜

瀏覽量：

概要信息

產品名稱

ZB-ACWU90(YJLHVS2)(-40) 鎧裝電纜

所屬分類

鋁合金電纜

一鍵電話

產品描述

　　ZB- ACWU90(YJLHVS2)(- 40)是一種高柔韌性的自鎖型鋁鎧裝、PVC外護套、9 0℃交聯聚乙烯防水型絕緣單芯或多芯阻燃B級電纜，附一根等電位聯結裸導線(可選)。因?yàn)榫哂蠪T4級的PVC外護套，ZB- ACWU90(YJLHVS2)(-40)可直接埋地敷設，并適用于腐蝕環境和非燃性建筑中。ZB-ACWU90(YJLHVS2)(-40)減少了管道布線所帶來的施工難度和人力成本。

　　電纜已在工廠用高柔韌性的自鎖型鋁鎧裝和密封PVC外護套組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。ZB-ACWU90(YJLHVS2)(-40)通過CSA認證可應用于干燥和潮濕環境的明線或暗線敷設，也可應用于1區和2區1級危險環境, 以及2、3級危險環境。敷設方式戶內可采用支架、梯架、托盤以及電纜夾明敷，戶外可采用直埋、電纜溝、電纜隧道等多種方式。ZB-ACWU90(YJLHVS2)(-40)每米設有標定標記，以便準確地確定電纜長度。它完全符合IEC 60502.1 及GB/T31840的規范標準。加鋁還根據客戶要求提供各規格的低煙無鹵型產品。

標準：

CSA C22.2 No.51

FT4-Rated：垂直電纜托盤測試

CSA C22.2 No.174 危險環境

警告：

易燃：電纜的非金屬護套在點燃時會燃燒起火。

有毒：燃燒非金屬護套會散發酸性、劇毒、具濃煙的氣體。

腐蝕性：酸性氣體會腐蝕附近的金屬，比如敏感儀器和混凝土中的鋼筋。

STABILOY® ZB-ACWU90(YJLHVS2)(-40) 3芯及 3+1芯鎧裝PVC護套電纜

線芯截面 (mm²)	近似直徑			導體重量 (kg/km)	電纜總重 (kg/km)	90℃3或4根緊靠并列或三角形排列沿墻明敷環境溫度30℃載流量(A)	90℃梯架或有孔托盤 內敷設環境溫度30℃ 載流量(A)
線芯截面 (mm²)	導體	鎧帶	外護帶	導體重量 (kg/km)	電纜總重 (kg/km)	90℃3或4根緊靠并列或三角形排列沿墻明敷環境溫度30℃載流量(A)	90℃梯架或有孔托盤 內敷設環境溫度30℃ 載流量(A)
3芯
3x25	6.05	22.0	25.7	221	604	101	108
3x35	6.81	23.7	27.3	279	693	117	125
3x50	8.53	27.9	31.8	444	959	157	167
3x70	9.55	30.7	34.7	559	1155	182	194
3x95	12.07	37.8	42.2	889	1702	243	260
3x120	13.21	40.8	45.4	1051	1965	272	291
3x150	14.48	44.5	49.3	1261	2301	305	326
3x185	15.65	48.1	53.1	1471	2654	336	360
3x240	18.69	55.2	60.8	2101	3577	422	453
3x300	20.65	60.0	66.0	2521	4214	475	510
3x400	23.06	65.7	72.1	3152	5107	545	586
3+1芯
3x25+16	6.05	23.2	26.8	266	677	101	108
3x35+25	6.81	25.5	29.1	353	812	117	125
3x50+25	8.53	29.2	33.0	517	1071	157	167
3x70+35	9.55	32.0	36.0	652	1291	182	194
3x95+50	12.07	39.4	43.9	1037	1910	243	260
3x120+70	13.21	42.7	47.6	1237	2246	272	291
3x150+70	14.48	46.0	51.0	1447	2572	305	326
3x185+95	15.65	50.5	55.7	1767	3069	336	360
3x240+120	18.69	57.4	63.2	2451	4059	422	453
3x300+150	20.65	62.4	68.4	2941	4756	475	510
3x400+185	23.06	68.3	74.7	3642	5747	545	586

（續 1） STABILOY® ZB-ACWU90(YJLHVS2)(-40) 4芯及 4+1芯鎧裝PVC護套電纜

線芯截面 (mm²)	近似直徑			導體重量 (kg/km)	電纜總重 (kg/km)	90℃3或4根緊靠并列或三角形排列沿墻明敷環境溫度30℃載流量(A)	90℃梯架或有孔托盤 內敷設環境溫度30℃ 載流量(A)
線芯截面 (mm²)	導體	鎧帶	外護帶	導體重量 (kg/km)	電纜總重 (kg/km)	90℃3或4根緊靠并列或三角形排列沿墻明敷環境溫度30℃載流量(A)	90℃梯架或有孔托盤 內敷設環境溫度30℃ 載流量(A)
4x25 4x35	6.05 6.81	24.1 25.9	27.7 29.5	295 372	727 841	101 117	108 125
4x50	8.53	30.7	34.7	592	1194	157	167
4x70	9.55	33.8	38.0	746	1445	182	194
4x95	12.07	41.5	46.2	1186	2133	243	260
4x120	13.21	45.3	50.1	1401	2478	272	291
4x150	14.48	49.0	54.2	1681	2916	305	326
4x185	15.65	53.0	58.4	1961	3381	336	360
4x240	18.69	61.0	67.0	2801	4569	422	453
4x300	20.65	66.3	72.7	3361	5388	475	510
4x400	23.06	72.7	79.6	4202	6546	545	586
4+1芯
4x25+16	6.05	25.2	28.9	340	802	101	108
4x35+25	6.81	27.8	31.6	446	976	117	125
4x50+25	8.53	31.9	35.9	665	1308	157	167
4x70+35	9.55	36.9	41.3	839	1669	182	194
4x95+50	12.07	43.6	48.4	1334	2372	243	260
4x120+70	13.21	47.2	52.2	1588	2757	272	291
4x150+70	14.48	50.4	55.6	1868	3172	305	326
4x185+95	15.65	55.4	61.0	2257	3801	336	360
4x240+120	18.69	63.2	69.4	3152	5057	422	453
4x300+150	20.65	68.7	75.3	3782	5967	475	510
4x400+185	23.06	75.3	82.3	4692	7222	545	586
